Лаборатория пластмасс

Лаборатория пластмасс

Адрес: г. Пермь, ул.Профессора Поздеева, д. 7, ауд. 302

Телефон: +7 (342) 239-18-48, +7 (342) 239-18-50

E-mail: ktei@pstu.ru

Руководитель лаборатории: д.т.н. Труфанова Наталия Михайловна



Основные направления научных исследований, проводимых на оборудовании лаборатории:

  • исследование теплофизических, реологических и термомеханических характеристик материалов и изделий.



Информация об уникальном научном оборудовании:

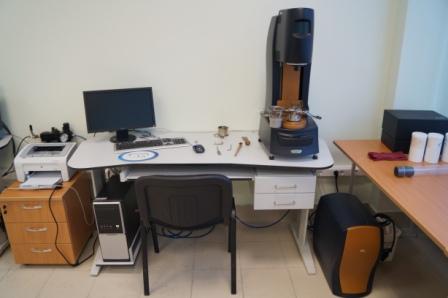

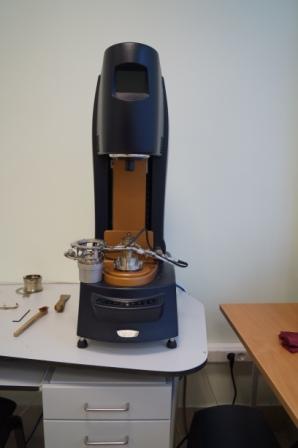

Discovery Hybrid Rheometer (DHR-2)

Реометр серии Discovery позволяет проводить исследования реологических свойств различных полимерных материалов. Он позволяет определить вязкость материала в зависимости от температуры, при постоянной скорости сдвига, а так же в зависимости от скорости сдвига при постоянной температуре.

Технические характеристики DHR-2:

Основной прибор:
Ширина 32 см
Высота 76 см
Глубина 42 см
Масса 32 кг

Электронный блок:
Ширина 26 см
Высота 48 см
Глубина 44 см
Масса 14 кг

Минимальный крутящий момент в осцилляции 2 мкН м

Минимальный крутящий момент устойчивого сдвига 10 мкН м

Максимальный крутящий момент 200 мН.м

Разрешение по крутящему моменту 0,1 мкН м

Минимальная частота 1.0E-07 Гц

Максимальная частота 100 Гц

Минимальная угловая скорость1  0 рад/с

Максимальная угловая скорость 300 рад/с

Разрешение по смещению 10 нрад

Шаговое изменение деформации2  15 мс

Шаговое изменение скорости2  5 мс

Максимальная нормальная сила 50 Н

Чувствительность нормальной силы 0,005 Н

Разрешение нормальной силы 0,5 мН

1. Ноль в режиме контролируемого напряжения. Режим контроля скорости зависит от точки измерения и времени выборки.

2. Результаты до 99 % от заданных величин.



Dynamic Mechanical Analysis (DMA Q800)

Динамический механический анализатор TA Instruments Q800 – это прибор третьего поколения, используемый для исследования механических свойств различных материалов. Для проведения измерений тестовый образец устанавливается в один или несколько зажимов, разработанных с использованием технологии Finite Element Analysis. Образец подвергается деформации, что позволяет оценить как внутренние, так и внешние механические свойства материалов. Вместе с устройством управления и соответствующим программным обеспечением динамический механический анализатор образует систему для термического анализа.

Технические характеристики DMA Q800:

Размеры:

Глубина 56 см (22 дюйма)
Ширина 46 см (18 дюймов)
Высота
При открытой печи 71 см (28дюймов)
При закрытой печи 56 см (22 дюйма)

Масса 39.5 кг (87 фунтов)

Масса с трансформатором 47.7 кг (105 фунтов)

Питание 120 В (перем.ток), 47/63 Гц, 1.44 кВА, стандарт; 230 В (перем.ток), 47/63 Гц, 1.44 кВА (если сконфигурирован с понижающим трансформатором)
Выходы для подключения приставок 120 В, 47–63 Гц, 1000 ВА; Совместимые приставки: газовая холодильная приставка GCA, компрессорная приставка АСА, фильтр-регулятор

Рабочие условия внешней среды

Температура: 15–30 °C
Относительная влажность: 5–80 % (без конденсации)
Установочная категория II (Installation Category II)
Степень загрязненности 2 (Pollution Degree 2)
Максимальная высота над уровнем моря: 2000 м
(6560 футов)

Диапазон температур –145 - 600°C

Длина образца Не более 50 мм (2 дюйма)

Ширина образца Не более 15 мм (0.6 дюйма)

Толщина образца до 5 - 10 мм (в зависимости от типа зажима)

Диапазон смещения 25 мм (1.0 дюйм)

Нагрузка 0.001 - 18 Н

Атмосфера Инертные газы или воздух с контролируемой скоростью потока*

Спецификации регулятора температуры

Диапазон температур -145 - 600°C*
Программируемая скорость нагревания 0.1 -20 o C/мин
Скорость охлаждения 0.1 -10°C/мин
Воспроизводимость температуры +/-2 o C
Изотермическая стабильность +/-0.1°C при температуре выше 50°C; +/-1.0°C при температуре ниже 50°C

*ЗАМЕЧАНИЕ: Если температура превышает 400ºС, для подачи на воздушный подшипник рекомендуется использовать азот.

Спецификации эксперимента

Диапазон модуля упругости 1 кПа - 3 ТПа
Точность модуля упругости +/- 1%
Диапазон частот 0.01 - 200 Гц
Максимальная сила 18 Н
Минимальная сила предварительной нагрузки 0.001 Н
Диапазон Tan Delta 0.0001 - 10
Разрешение Tan Delta 0.00001
Чувствительность Tan Delta 0.0001
Динамическая деформация +/- 0.5 -10,000 µм
Разрешение деформации 1 нанометр

Спецификации компрессорной приставки

Размеры: Глубина: 38 см (15 дюймов); Ширина: 38 см (15 дюймов); Высота: 23 см (9 дюймов)
Масса 10 кг (22 фунта)
Вход 120 В (перем.ток), 50/60 Гц
Выход 120 В (перем.ток), 50/60 Гц (только для подключения фильтра-регулятора).
Предохранитель 2 А Slo-Blo (M)

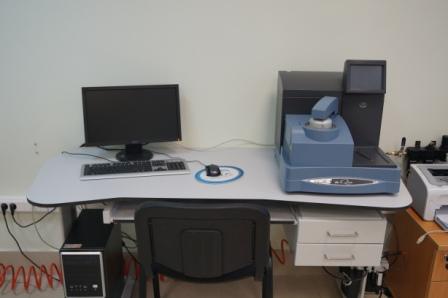

Differential Scanning Calorimetry (DSC Q2000 )

Дифференциальный сканирующий калориметр (ДСК) определяет температуру и тепловой поток, сопровождающие превращение материалов, как функцию времени и температуры. Он также позволяет получить качественные и количественные данные по эндотермическим (поглощение тепла) и экзотермическим (выделение тепла) процессам, происходящим при физических трансформациях, вызванных изменением фазы, плавлением, окислением и другими процессами. Вместе с устройством управления и соответствующим программным обеспечением дифференциальный сканирующий калориметр образует систему для термического анализа.

Технические характеристики DSC Q2000:

Размеры (Q2000)

Глубина 56 см (22 дюйма)
Ширина 46 см (18 дюймов)
Высота 48 см (19 дюймов)

Масса (Q2000 с ячейкой) 25 кг (54 фунта)

Масса ячейки 1.6 кг (3.5 фунта)

Масса трансформатора 8.6 кг (19 фунтов)

Питание 120 В (перем.ток), 47/63 Гц, 1.44 кВА, стандарт

230 В (перем.ток), 47/63 Гц, 1.44 кВА (если сконфигурирован с понижающим трансформатором)

Выходы для подключения приставок 120 В, 47–63 Гц, 400 ВА

Рабочие условия внешней среды Температура: 15–30 °C

Относительная влажность: 5–80 % (без конденсации)

Установочная категория II (Installation Category II)

Степень загрязненности 2 (Pollution Degree 2)

Максимальная высота над уровнем моря: 2000 м (6560 футов)

Размеры образца От 0.5 до 100 мг (номинальн.)

Объем образца 10 мм3 в герметичной чашке

Чашки для образцов Стандартные или герметично закрытые

Объем ячейки 3.4 мл

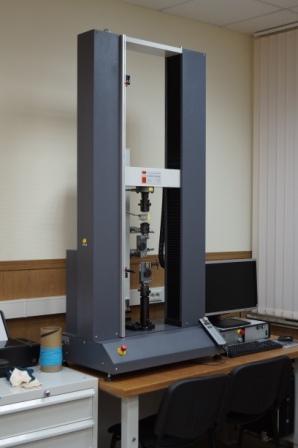

Разрывная машина Walter Bai LFM-50-T

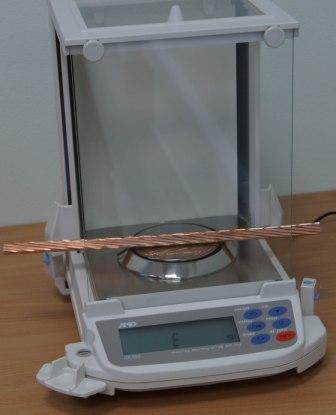

Весы лабораторные





Перечень услуг, оказываемых центром:

На реометре:

- Определение вязкоупругих свойств жидких материалов.
- Построение зависимости модуля упругости и модуля вязкости от температуры.
- Построение зависимости вязкости от скорости сдвига и температуры жидких материалов.
- Определение модуля релаксации напряжения.

На ДСК:

- Построение зависимости теплосодержания материала от температуры.
- Определение температур фазовых переходов.
- Построение зависимости удельной теплоемкости материала от температуры.

На ДМА:

- Определение модуля упругости жестких и мягких материалов.
- Определение вязкоупругих свойств твердых материалов.
- Оценка линейной вязкоупругой области материалов.
- Исследование эффекта Маллинза эластомеров.
- Определение модуля релаксации напряжения.
- построение зависимостей деформации от напряжения пленок и волокон.
- определение коэффициента теплового расширения материалов.
- Определение предела текучести.
- Определение температуры фазовых переходов.
- Построение зависимости модуля упругости и модуля вязкости от температуры.
- Определение модуля Юнга.

Разрывная машина:

- Построение зависимости деформации от приложенной нагрузки.
- Определение модуля Юнга.
- Определение разрывного усилия.
- Статические испытания материалов и изделий на изгиб и сжатие.
